امروزه انواع مختلفی از جرثقیل ها وجود دارد که هر کدام کارکرد خودشان را دارند. یکی از انواع جرثقیل ها، جرثقیل های سقفی است. در این مقاله توضیح جرثقیل های سقفی پرداخته شده است.
برای دریافت خدمات تعمیر تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.

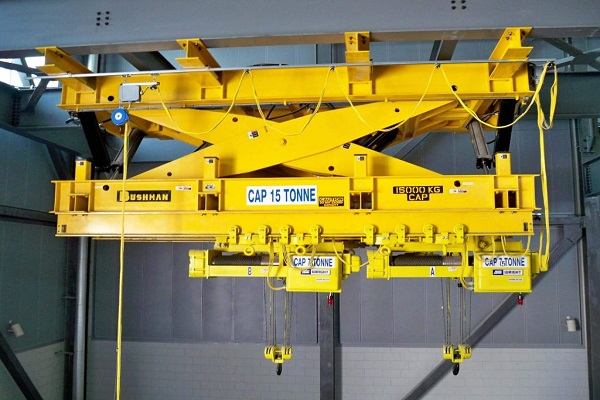

جرثقیل سقفی چیست؟
جرثقیل سقفی، جرثقیلی است که دارای یک پل یا دو پل سازه ای موازی می باشد که در حالت افقی در سقف محیط هایی مانند انبار، سوله یا دیگر موارد قرار حرکت می کند. با این جرثقیل می توان به راحتی، اجسام سنگین را در طول و عرض و ارتفاع یک محیط جابجا کرد.
اگر بخواهیم آن را به طور ساده تعریف کنیم، جرثقیل سقفی جرثقیلی است که در سقف محیط ها و روی دو ریل موازی قرار گرفته است و با آن اجسام سنگین را جابجا می کنند. به این جرثقیل، جرثقیل پل نیز می گویند. برخی از جرثقیل های سقفی تک پل و برخی دو پل هستند و هر کدام کارکرد خودشان را دارند.
اجزای جرثقیل سقفی
پل: همان طور که از نامش مشخص است، بخشی از جرثقیل است که از یک طرف به طرف دیگر محیط کشیده شده است و در واقع پلی بین دو طرف مکان مورد نظر است. وظیفه پل، حرکت طولی جرثقیل است. در واقع جرثقیل به وسیله این پل در طول مکان مورد نظر حرکت می کند و جابجا می شود. اگر فقط یک پل داشته باشیم، جرثقیل تک پل خواهد بود و اگر دو پل داشته باشیم، جرثقیل دو پل خواهد بود.
از جرثقیل های تک پل برای وزن های کمتر از ۲۰ تن و از جرثقیل های دو پل برای وزن های بیشتر استفاده می شود. مزیت جرثقیل های دو پل بیشتر است اما قیمت آن بیشتر است و جای بیشتری هم اشغال می کند.
برای دریافت خدمات اینورتر کردن تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.
ترولی:
ترولی بخشی از جرثقیل سقفی است که قلاب و زنجیر به آن متصل است و وظیفه آن حرکت عرضی جرثقیل است. این ترولی روی یک ریل قرار می گیرد که در دو طرف آن قرار دارد. مورد ترولی با چرخ هایی که دارید روی این ریل در عرض مکان مورد نظر جابجا می شود. ترولی در واقع مهم ترین بخش جرثقیل سقفی است و وظیفه جابجایی بار از طریق قلاب را بر عهده دارید. خود ترولی دارای اجزای مختلفی است که هر کدام وظیفه ای بر عهده دارند. انواع ترولی ها خود در سه نوع ساده، برقی و زنجیری وجود دارند.
موتور جرثقیل: اگر جرثقیل برقی باشد، موتور از طریق گیربکس به چرخ های جرثقیل متصل می شود. چرخ ها روی ریل ها قرار می گیرند که تا انتهای یک محیط کشیده شده اند.
بدنه جرثقیل: همان گونه که مشخص است، بدنه جرثقیل همان قطعات اصلی جرثقیل است که از سقف آویزان است و بوم و قلاب به آن آویزان هستند.
ضربه گیر:
ضربه گیر همان طور که از نامش پیداست، برای جلوگیری از برخورد جرثقیل با جرثقیل های دیگر و استاپرهای انتهای سایت طراحی شده است.
برای دریافت خدمات نصب و پیاده سازی تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.
بوژی :
تراز بودن بوژی بسیار مهم است چون اگر تراز نباشد باعث چرخ سابی بیش از حد جرثقیل خواهد شد.
رشته کابل:
اگر جرثقیل شما برقی باشد، شما کابل هایی را خواهید دید که وظیفه آن برق رسانی به تابلو برق ترولی می باشد.
سیم بکسل: سیم بکسل یکی دیگر از اجزای این جرثقیل است. سیم بکسل از پایین به قلاب وصل است و از بالا نیز به درام ترولی متصل است.
برای اجاره آسانسور کارگاهی با کارشناسان کیان تاور تماس حاصل فرمایید.
قلاب:
همان طور که مشخص است، این بخش از جرثقیل سقفی به بار متصل می شود تا با نیروی سیم بکسل و موتور متصل به آن به بالا کشیده شود وسپس به مکان مورد نظر جابجا شود. در هنگام پایین آوردن سیم بکسل برای برداشتن بار توسط قلاب دقت داشته باشد که همواره چند دور مرده سیم بکسل در درام وجود داشته باشد. این کار برای امنیت بیشتر است.
ریموت کنترل:
همان طور که از نامش پیداست از طریق این وسیله، جرثقیل از راه دور کنترل می شود.
انواع جرثقیل سقفی
اگر بخواهیم جرثقیل های سقفی را دسته بندی کنیم باید به موارد زیر اشاره کنیم:
جرثقیل سقفی تک پل:
در این نوع جرثقیل، شما یک پل( ستون فلزی) را بیشتر نمی بینید که از یک سمت مکان مورد نظر به سمت دیگر کشیده شده است و روی ریل قرار گرفته است. ترولی در این جرثقیل روی این پل قرار می گیرد و از طریق قلاب به راحتی اجسام سنگین را جابجا می کنید. برای انواع کارگاه ها و انبارها می توان از این جرثقیل استفاده کرد. از این جرثقیل می توان به خوبی در فضاهای با وسعت کمتر استفاده کرد و بارهای سنگین را جابجا کرد. این نوع جرثقیل به دلیل وزن کمتر و زودتر نصب شدن و نیز قیمت کمتر بیشتر از این جرثقیل دو پل مورد استفاده قرار می گیرد.
برای خرید تاور کرین دسته دوم با کارشناسان کیان تاور تماس حاصل فرمایید.
جرثقیل سقفی دو پل:
این جرثقیل هم همان طور که مشخص است دارای دو پل است. یعنی دو پل فلزی از یک سمت به سمت دیگر محل کشیده شده است. ترولی روی ریل های این دو پل قرار می گیرد و به راحتی در عرض جابجا می شود. این نوع جرثقیل، و به دلیل ظرفیت بالای باربرداری و ایمنی بیشتر در جاهای زیادی مورد استفاده قرار می گیرد.
جرثقیل سقفی دروازه ای:
اجزای تشکیل دهنده این جرثقیل، یک تیرک افقی مشبک یا غیر مشبک ، دو یا چهار پایه و دستگاه های جانبی مانند قرقره و کابل و .. هستند. وقتی این جرثقیل را از نزدیک ببینید احساس می کنید که شبیه یک دروازه است. از این جرثقیل بیشتر در فضاهای باز استفاده می شود و می توان با آن تا ۳۰ تن بار جابجا کرد. در دو نوع دو پل و تک پل نیز وجود دارد.
برای خرید آسانسور کارگاهی دسته دوم کارشناسان کیان تاور تماس حاصل فرمایید.
جرثقیل سقفی نیم دروازه :
شبیه جرثقیل سقفی دروازه ای است اما شعاع کاری آن بیشتر است و قدرت آن کمتر.
اگر بخواهیم از لحاظ دیگر جرثقیل های سقفی را تقسیم بندی کنیم، باید بگوییم که دو نوع جرثقیل های سقفی دستی و جرثقیل های سقفی برقی را داریم. دستی با دست جابجا می شود و برقی هم با نیروی برق حرکت می کند.
