در این مقاله به کارکرد تابلو برق دیزل ژنراتور پرداخته شده است. اکثر ژنراتورهای مدرن دارای یک تابلوی کنترل الکتریکی هستند که اجزای کلیدی را کنترل و محافظت میکند. اما آنها دقیقا چه کار میکنند و چگونه کار میکنند؟ ژنراتور ماشینی است که انرژی جنبشی موتور احتراقی را برای استفاده خارجی به نیروی الکتریکی تبدیل میکند. آنها میتوانند برای طیف گستردهای از برنامهها مورد استفاده قرار گیرند در حالی که انرژی بسیاری از دستگاههای مختلف را به طور همزمان تامین میکنند.
برای اجاره تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.
اجزای مختلف زیادی وجود دارد که یک مجموعه ژنراتور را تشکیل میدهند، در اینجا ما بر روی تابلو برق تمرکز میکنیم.در این مقاله امیدواریم به دو سوال اصلی که ممکن است داشته باشید پاسخ دهیم: تابلو برق دیزل ژنراتور

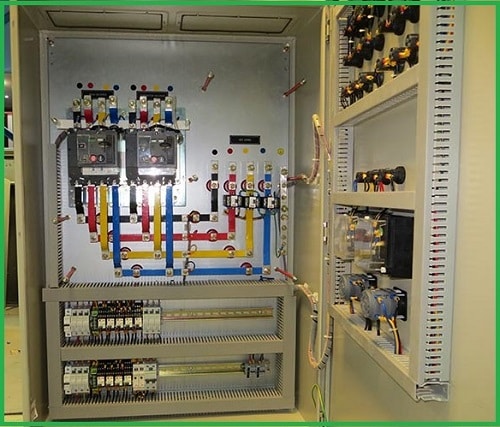

تابلو برق دیزل ژنراتور چیست و چگونه کار میکند؟
اولین سوال اصلی که میخواهیم به آن پاسخ دهیم این است که تابلو برق دیزل ژنراتور چیست و دقیقا چه کاری انجام میدهد. تابلو برق ژنراتور یک پارامتر نمایشگر است که جزئیات و پارامترهای مختلفی را در مورد ژنراتور در حالی که ژنراتور در حال کار است ارائه میدهد. تابلو برق دیزل ژنراتور
تابلو برق دیزل ژنراتور چیست؟
این موارد شامل جزئیاتی مانند جریان، ولتاژ و فرکانس است. برخی از تابلوهای برق ژنراتور دارای نمایشگرهای داخلی هستند تا اپراتورها بتوانند عملکرد ژنراتورها را به وضوح ببینند و بررسی کنند. برخی از تابلو برق ها دارای متر و گیج هستند که اطلاعات را نیز نمایش میدهند. تمام تابلو برق های ژنراتور دارای نمایشگر داخلی، سنج یا متر خواهند بود. معمولاً آنها در یک محفظه فلزی ضد آب قرار میگیرند و روی ژنراتور نصب میشوند.
برای اجاره آسانسور کارگاهی با کارشناسان کیان تاور تماس حاصل فرمایید.
آنها همچنین دارای بالشتک ضد لرزش هستند تا به عایق بندی تابلو برق در برابر ضربههایی که میتواند توسط ژنراتور در حین کار ایجاد شود کمک کند. ژنراتورهای تجاری بزرگ مانند نسخههای صنعتی یا ژنراتورهای ولتاژ بالا معمولاً دارای تابلو برق هایی هستند که از خود ژنراتور جدا میشوند. این به دلیل اندازه بسیار بزرگ برخی از آنها است. تابلو برق هایی که برای این ژنراتورها نصب میشوند، معمولاً به دلیل وزن و اندازه، گزینههای مستقل، دیواری یا قفسهای هستند. تابلو برق دیزل ژنراتور
برای اجاره دیزل ژنراتور با کارشناسان کیان تاور تماس حاصل فرمایید.
بسیاری از تابلو برقهای ژنراتور دارای دکمهها و سوئیچهایی هستند که میتوانند به عملکرد روان ژنراتور کمک کنند. علاوه بر کلید روشن/خاموش، تابلو برقهای ژنراتور حالتهای از پیش تعیین شدهای دارند که به ژنراتور دستور میدهد تنظیمات خاصی را با تمرکز بر نظارت بر پارامترهای خاص انجام دهد. به طور کلی تمامی کلیدها و گیجها به صورت خوشهای در کنار هم قرار میگیرند و بسته به کارکرد آنها در گروهها قرار میگیرند. این استفاده و کار با تابلو برقهای دیزل ژنراتور را آسان میکند.
اپراتور ژنراتور
این امکان را به حداقل میرساند که یک اپراتور ژنراتور به طور تصادفی به کنترل اشتباه و به خصوص در مواقع اضطراری برخورد کند. تابلو برق بسته به عملکرد به عنوان رابط کاربری ژنراتور نیز قابل مشاهده است. این به کنترل کننده ژنراتور اجازه میدهد تا مواردی مانند عیب یابی سیستم، عملکردها و وضعیت فعلی اعطاکننده را بررسی کند. به هر حال، آنها قطعات بسیار سنگینی از ماشین آلات و تجهیزات ضروری برای بسیاری از ظرفیتها هستند. آنها میتوانند مستعد مواردی مانند گرم شدن بیش از حد، نوسانات سرعت باشند و ممکن است از موارد دیگری مانند فرسودگی عمومی رنج ببرند.
تابلو برق دیزل ژنراتور چگونه کار میکند؟
به طور خلاصه، تابلو برق ژنراتور حاوی یک ریزپردازنده است که حسگرهای ورودی را پردازش و دستکاری میکند. اینها میتوانند به ارائه بازخورد ضروری به تابلو برق کمک کنند. این به اپراتور ژنراتور کمک میکند تا هر فرآیندی را که با استفاده از قطع کننده مدار برق سیستم برق ژنراتور رخ میدهد مدیریت کند. یک تنظیم بازخورد معمول، دماسنج است. هنگامی که موتور ژنراتور شروع به رسیدن به آستانه دما میکند، ژنراتور به طور خودکار خاموش میشود تا از آسیب جلوگیری شود.
برای اجاره جرثقیل با کارشناسان کیان تاور تماس حاصل فرمایید.
تابلو برقهای ژنراتور گاهی اوقات با یک ATS یا یک سوئیچ انتقال خودکار به شکل طولانی جفت میشوند. یک ATS ژنراتور را وادار میکند تا در صورت قطع برق به دلیل قطع برق، شروع به کار کند. تابلو برق دیزل ژنراتور
تابلو برقهای ژنراتور
پس از بازیابی، برق از شبکه اصلی، ژنراتور به سرعت خاموش میشود. به عنوان سرویس از آنجا، شبکه اصلی سپس از سر گرفته میشود. این به این دلیل است که ATS متصل است. با این حال، سوئیچ دستی نیز وجود دارد که میتواند توسط اپراتور تابلو برق در صورتی که ژنراتور خاص ظرفیت آن را داشته باشد، استفاده کند. تابلو برق دیزل ژنراتور
تابلو برقهای دیزل
بدون سوئیچ انتقال خودکار (که به عنوان ATS شناخته میشود)، ژنراتور باید به صورت دستی روشن شود. این به عنوان کلید انتقال دستی (MTS) شناخته میشود زمانی که قطع برق رخ میدهد و همچنین باید به صورت دستی ژنراتور را پس از بازیابی برق خاموش کرد. استفاده از ATS میتواند از این امر جلوگیری کند، اما به طور کلی، چه اتوماتیک باشد و چه دستی، سیستم نادیده گرفتن همچنان پابرجاست. تابلو برق دیزل ژنراتور
بخشهای اصلی تابلو برق دیزل ژنراتور چیست؟
ماژول کنترل
ماژول کنترل قلب پنل است. این ماژول الکترونیکی در اصل یک PLC کوچک است که سیگنالهای الکتریکی را دریافت میکند و تصمیم میگیرد چه کاری انجام دهد. این ها معمولاً برای دستیابی به نتایج متفاوت برای برنامههای مختلف قابل برنامه ریزی هستند. ژنراتورهای قدیمی ممکن است با استفاده از ابزارها و دستگاههای آنالوگ عملکرد مشابهی داشته باشند. تابلو برق دیزل ژنراتور
ریل ترمینال
ریل ترمینال – همیشه نصب نمیشود اما به طور کلی مفید است. این یک نقطه اتصال برای همه کابلهایی است که از موتور و دینام میآیند، سپس به ماژول کنترل متصل میشوند. به طور مساوی خروجیهای ماژول کنترل به ریل ترمینال منتقل میشود و سپس به موتور و دینام تغذیه میشود. فیوزها یا قطع کنندههای مدار کوچک اغلب روی ریل ترمینال یافت میشوند و به عنوان وسایل حفاظتی عمل میکنند.
ترانسفورماتورهای جریان
ترانسفورماتورهای جریان برای تبدیل جریان خروجی بالای دینام به جریان کمتر برای نظارت استفاده میشوند. الکترونیک حساس در ماژول کنترل نمیتواند مستقیماً جریانهای عظیمی را که از ترمینالهای دینام میآید نظارت کند. معمولاً ترانسفورماتورهای جریان جریان را برای نظارت به محدوده ۰-۵ آمپر تبدیل می کنند. تابلو برق دیزل ژنراتور
یک قطع کننده مدار
قطع کننده خروجی اصلی – که همیشه در تابلو برق یافت نمیشود – میتواند در واحدهای بزرگ جداگانه و مستقل باشد. قطع کننده مدار برای توقف جریان در مواقع اضافه بار یا اتصال کوتاه استفاده میشود. کیان تاور در خدمت شما عزیزان می باشد. تابلو برق دیزل ژنراتور
