معرفی قطعات جرثقیل سقفی و دروازه ای بحثی است که در این مقاله از کیان تاور به بررسی آن ها می پردازیم. یقینا ماشین های صنعتی کاربرد های بسیار زیادی در پروژه های کاری دارند. زمانی که می خواهید پروژه ای را به ثمر برسانید باید از تمامی امکانات موجود استفاده ببرید. یکی از مهم ترین این امکانات جرثقیل می باشد. جرثقیل ها انواع مختلفی دارند که کاربرد های بسیاری را به همراه دارند. جرثقیل های سقفی و دروازه ای از انواع این ماشین ها هستند. برای کسب اطلاعات بیشتر در ارتباط با انواع جرثقیل ها و یا خرید و اجاره آن ها می توانید به متخصصان کیان تاور مراجعه نمایید.
معرفی قطعات جرثقیل سقفی و دروازه ای
همان طور که اشاره کردیم جرثقیل های سقفی و دروازه ای از انواع مدل های جرثقیل ها هستند. در ادامه قصد داریم اجزای هر کدام را برای شما ارائه نماییم.
قطعات جرثقیل سقفی
قطعات تجهیزات جرثقیل سقفی را می توان به چهار دسته اصلی تقسیم کرد:
- سیستم ها و موتورهای قدرت
- قطعات الکتریکی
- قطعات مکانیکی
- کنترل ها
برای دریافت خدمات تعمیر تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.
این نوع جرثقیل سقفی در آن دسته از کارخانه ها مورد استفاده قرار می گیرد که نیاز به بلند کردن و حمل و نقل تجهیزات سنگین و یا لوازم جانبی از طریق یک سطح کار باشد. آنها در صنعت فولاد برای حمل محصولات بزرگ مانند سیم پیچ، در صنعت خودرو برای مونتاژ خودرو و در صنعت کاغذ، برای نگهداری ماشین آلات سنگین استفاده می شود. برخی از قطعات اصلی جرثقیل سقفی عبارتند از:
تیر پل
این قسمت ساختاری جرثقیل است که توسط تیرهای فولادی تشکیل شده است، فولاد A-36 به طور کلی استفاده می شود (استاندارد فولادی ساختاری ASTM)، ساخته شده از صفحات، این یکی از بزرگترین و سنگین ترین عناصر جرثقیل است. این پل با استفاده از ریل در جهتی عمود بر خطوط حرکت می کند.
قاب واگن برقی
سازه ای که اجزای تشکیل دهنده سیستم بالابرنده برای جرثقیل های مجهز به یک وینچ باز یا برای حمایت از بالابر برای جرثقیل های مجهز به این نوع قطعات را پشتیبانی و نگهداری می کند. شکل، ابعاد و وزن آن متغیر است، زیرا متناسب با نیاز هر جرثقیل طراحی و ساخته شده است، که بسته به ظرفیت بار و نوع سرویس متفاوت است.
تجهیزات بالابری
بلوک هوک در میان تجهیزات بالابری بخشی است که وظیفه انجام حرکات بالا بردن و کاهش بار را دارد. ریل باند نیز سازه ای که عملکرد آن پشتیبانی از تیرهای پل جرثقیل است و توسط آن تغییر مکان و هدایت همان تحت تأثیر قرار می گیرد. مسیرهای ریلی را می توان توسط پروفیل های IPR (تیرهای سازه ای) طراحی کرد، زیرا ابعاد مورد نیاز است. در میان معرفی قطعات جرثقیل سقفی و دروازه ای این بخش از جرثقیل سقفی اهمیت زیادی هم دارد.
برای خرید تاور کرین با کارشناسان کیان تاور تماس حاصل فرمایید.

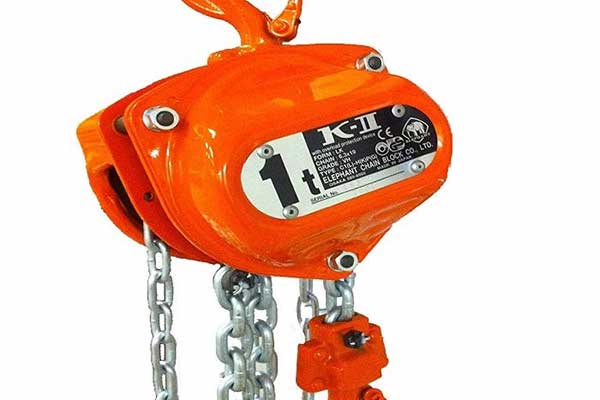

بالابرها و چرخ دستی های زنجیری و بالابر با کابل استیل
بالابرهای زنجیره ای موتورهای زنجیری هستند که برای بلند کردن بار استفاده می شوند. چرخ دستی ها بالابر یا بالابرهای دستی را جابجا می کنند. بالابرهای دارای کابل فولادی، موتورهایی هستند که به یک طبل متصل می شوند، جایی که کابل فولادی در یک درام پیچیده می شود که دارای قلاب است و بار جرثقیل را بالا می برد.
معرفی قطعات جرثقیل سقفی و دروازه ای – جرثقیل دروازه ای
جرثقیل دروازه ای نوعی جرثقیل است که به طور گسترده ای برای جابجایی مواد سنگین استفاده می شود. ماهیت آنها بسیار شبیه به جرثقیل های پل است. تنها تفاوت اساسی بین دو تنظیمات، تحرک جرثقیل های دروازه ای در مقایسه با جرثقیل های پل است. در این بخش اجزای اصلی تشکیل دهنده جرثقیل دروازه ای بطور خلاصه شرح داده شده است. اساساً از بالابر دروازه ای برای جابجایی اجسام طولانی و بزرگ استفاده می شود و به طور معمول در انبارهای صنعتی منطقه بزرگ یا محل های باز ساخت از آنها استفاده می شود. ساخت بالابر دروازه ای در آشیانه ها و کارگاه های شرکت هایی که به تولید محصولات بتونی، حیاط حمل بار مشغول هستند، تقاضا دارد. علاوه بر این، از جرثقیل ها برای انجام کارهای مختلف حمل و نقل، بلند کردن و نصب در سکوهای کانتینر اتصالات راه آهن به طور گسترده استفاده می شود.
تیر اصلی
همراه با تکیه گاه ها، سیستم ساختاری اساسی جرثقیل را تشکیل می دهد. مأموریت آن این است که به عنوان سکویی برای حرکت واحد حمل و نقل کالابر و همچنین پشتیبانی از تلاش هایی که از آن دریافت می کند، باشد. علاوه بر این، می تواند کابین کنترل، سیستم های مختلف الکترومکانیکی یا دروازه های دسترسی برای نگهداری را در خود جای دهد. توسط یک تیرآهن فلزی از ابعاد بالا تشکیل می شود. ساختار اصلی این جرثقیل ها اساساً توسط تیرچه جعبه ای در ورق های فولادی با حداقل ضخامت ۸ میلی متر تشکیل می شود. در معرفی قطعات جرثقیل سقفی و دروازه ای با این دو آشنا می شویم.
چرخ دستی
این سازه است که اجزایی را تشکیل می دهد که سیستم بالابری را برای جرثقیل های مجهز به وینچ باز یا برای حمایت از بالابر برای جرثقیل های مجهز به این نوع قطعات تشکیل می دهند. شکل، ابعاد و وزن آن متغیر است، زیرا متناسب با نیاز هر جرثقیل طراحی و ساخته شده است، که بسته به ظرفیت بار و نوع سرویس متفاوت است.
قلاب جرثقیل
طناب قلاب و بالابر دستگاهی است متشکل از دو یا چند قرقره و یک طناب، کابل یا زنجیر که به طور متناوب تهدیدهای مختلف هر یک از آنها را پشت سر می گذارد. آنها اجازه می دهند تا باری را وارد کنند که نیرویی کمتر از وزنی را که باید جابجا شود وارد می کند. بالابر مکانیسمی است که امکان جابجایی عمودی بار را با استفاده از مزیت مکانیکی تولید شده توسط عملکرد حداقل دو قرقره فراهم می کند.
شاخه ها می توانند زنجیر باشند، در صورت کم بودن بار یا کابل های فولادی. قلاب کمکی می تواند تک پیک (استاندارد) و با سایر مشخصات برای قلاب اصلی باشد. حرکت قلاب کمکی مستقل از حرکت ماشین خواهد بود و در امتداد تیر خارجی پل در نزدیکی دیواره های جانبی حرکت خواهد کرد. هر دو قلاب، اصلی و کمکی باید دارای یک گاوصندوق مکانیکی باشند. نگهدارنده قرقره باید با لوازم جانبی لازم برای روانکاری بلبرینگ های هر یک از قرقره ها همراه باشد.
