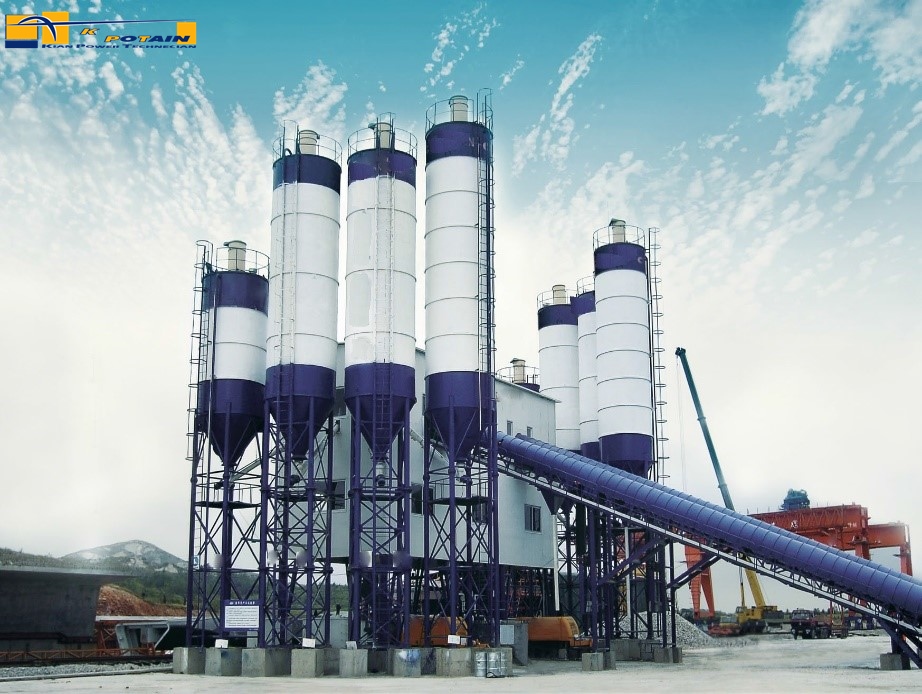

بچینگ پلانت یا سایت تولید بتن که برای سازه های بزرگ مورد استفاده قرار می گیرد برای ساخت بتن با کیفیت بالا در انواع کاربردهای ساختمانی مانند ساختمانها، جادهها، پلها، فرودگاهها و بسیاری موارد دیگر استفاده میشود.
دستگاههای تولید بتن (بچینگ پلانت) دو نوع هستند:
دستگاههای میکس بتن آماده:
یک دستگاه میکس بتن آماده تمام ترکیبات را به جز آب در دستگاه بتن ترکیب میکند. سپس این مخلوط درون یک کامیون میکس آماده (که به عنوان کامیون حملونقل بتونی نیز شناخته میشود) تخلیه میشود. سپس آب به مخلوط موجود در کامیون اضافه شده و در طی حملونقل به محل کار، مخلوط میشود.
دستگاههای میکس بتن مرکزی:
یک دستگاه میکس بتن مرکزی برخی یا تمام مواد (از جمله آب) را در یک مکان مرکزی ترکیب میکند. سپس محصول نهایی به محل کار منتقل میشود. دستگاههای میکس بتن مرکزی با دستگاههای میکس بتن آماده متفاوت هستند زیرا از آنجایی که تمام مراحل میکس مواد در یک مکان مرکزی انجام میشود و برای اطمینان از یکنواختی محصول از کامپیوتر استفاده میشود، محصول نهایی بسیار سازگارتری را به کاربر نهایی ارائه میدهد.

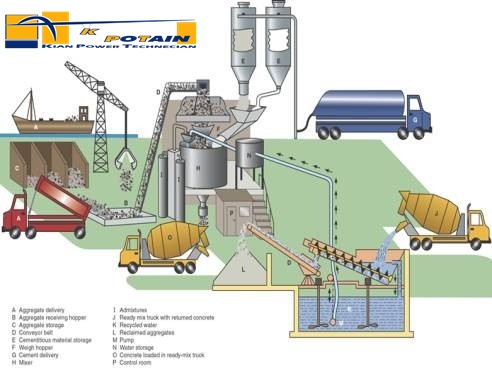

بچینگ پلانت چگونه کار میکند؟
کار دستگاه میکس بتن شامل چند بخش است: شن و ماسه، پودر (سیمان، خاکستر کوره، مواد عامل و غیره) برای تغذیه، آب و مواد افزودنی خوراک، سیستم کنترل قدرت میکسر، فرآیند مقداردهی اولیه به سیستم: از جمله شماره دستورالعمل، درجه افت بتن، تولیدکنندگان و غیره. با توجه به میزان وزنی که روی هر سیلو حمل میشود، قیفهای بارگیری توزین قرار میگیرند. اندازهگیری مواد خروجی، باعث میشود اپراتور زمان شروع هم زدن ماسهها را کنترل کند، مخزن آب و شیرهای کنترل کننده آب استخر را باز میکنند و با مواد افزودنی به داخل قیفهای اندازه گیری انتقال میدهند و همه مواد را داخل میکسر مخلوط میکنند. در زمان بازکردن درب میکسر، بتن استخراج میشود.
دستگاه بتن، که به عنوان دستگاه بچینگ نیز شناخته می شود، وسیلهای است که مواد مختلفی را برای تشکیل بتن ترکیب میکند.
برخی از این ورودیها شامل: شن و ماسه، آب، سنگدانه (سنگها ،سنگ ریزه و غیره)، خاکستر کوره، پتاس و سیمان است.
یک بچینگ پلانت میتواند دارای قطعات و لوازم جانبی متنوعی باشد، از جمله موارد زیر: (اما فقط محدود به این موارد نیست)
۱٫ میکسر (بصورت کج یا افقی یا در بعضی موارد هر دو)، میکسر مرکز دستگاه میکس بتن است.
۲٫ پیمانهسنج سیمان
۳٫ پیمانهسنج سنگدانه
۴٫ بالابرها
۵٫ بالابر شعاعی
۶٫ انبار سنگدانه
۷٫ انبار سیمان
۸٫ گرمکنها
۹٫ چیلرها (سردکنها)
۱۰٫ سیلوهای سیمان
۱۱٫ دستگاه کنترل اندازه مخلوط بتن
۱۲٫ جمع کننده گرد و غبار (برای به حداقل رساندن آلودگی محیط زیست)
سه نوع میکسر وجود دارد:
۱٫ میکسر خمشونده
(یک نسخه پیشرفته تر از دستگاه میکسر تخممرغ شکل چهار ضلعی است که ۶۰ – ۳۰ دور در دقیقه کار انجام میدهد.)
برای پروژههای در مقیاس بزرگ، این دستگاه با استفاده از یک پیچ به نام ارشمیدس که وظیفه آن بالا بردن مواد است، کار میکند. سپس مخلوط کردن توسط دستگاه انجام میشود و در نهایت مواد را به میکسر منتقل میکند. در بعضی مواقع، ماشین بتن ممکن است روی کامیون حامل مواد اولیه حمل شود، و هنگام رسیدن به محل، بتن را در محل میکس کند. این تجهیزات از یک لوله به شکل پنج ضلعی تا هشت ضلعی در داخل، تشکیل شده است. در بعضی مواقع، توپهای آهنی در داخل پرتاب میشوند تا در مخلوط کردن کمک کنند.
۲٫ میکسر دو محوری
میکسر دو محوری میتواند مخلوط یکنواخت بتن و خروجی زیادی را تامین کند، در حالیکه میکسر خمشونده یک ترکیب ثابت با کار نگهداری و هزینه بسیار کمتری ارائه میدهد.
۳٫ میکسر پانل بتنی
کار دستگاههای تولید بتن (بچینگ) را میتوان به چهار قسمت طبقه بندی کرد:
۱٫ تغذیه سنگدانه
۲٫ تغذیه پودر (خاکستر کوره، سیمان و ماده منبسط کننده)
۳٫ آب
۴٫ افزودنی برای میکس کردن مواد، انتقال و ذخیره سازی
هنگامی که سیستم کنترل میکسر به یک منبع برق وصل میشود، رابط کاربری بین انسان و ماشین وصل شده و سیستم شروع به پردازش اولیه میکند که شامل تعداد فرمول، میزان افت بتن، درجه بتن و بهرهوری است.
هر سیلو و پیمانه وزن کردن طبق سیستم توزین، تست میشوند. سیستم کنترلی، میزان مواد خروجی را علامت میزند تا اپراتور وادار شود که تصمیم بگیرد که آیا برنامه کنترل را شروع کند یا خیر.
تسمه حمل کننده، مصالح را به پیمانه توزین منتقل میکند؛ دریچه خاکستر کوره و مخزن سیمان باید باز باشد و تسمه حمل کننده و موتور آنها را به پیمانه توزین منتقل میکند.
شیر کنترل حوضچه آب و حوضچه ترکیب برای اینکه آب و ترکیب را به پیمانه توزین منتقل کنند، باید باز باشند.
هنگامی که وزن انواع مواد، نیازهای مقادیر مشخصی را برآورده میکند، درب پیمانه توزین به طور خودکار باز میشود.
سپس مواد توسط میکسر بتن مخلوط میشوند. پس از پایان زمان تنظیم، درب بارگیری میکسر بتن باز میشود و بتن درون کامیونهای میکسر بتنی ریخته میشود.
این فرایند با دقت زیادی انجام میشود زیرا بتن نباید از هم جدا شود و همچنین به دلیل اینکه بتن باید آماده حمل شود، قبل از زمان تنظیم اولیه آن که بین ۴۵ – ۳۰ دقیقه است، باید استفاده شود. در برخی کشورها، بتن توسط دستگاه تولید بتن سیار حمل میشود.
تفاوت بین میکسر تک محوره و میکسر دو محوره
میکسر بتن، مواد اولیه مختلفی را مخلوط میکند، و سپس انواع مختلف محصولات بتنی که در بسیاری از کارهای ساختمانی مورد نیاز هستند، را تولید میکند. گفته میشود که میکسرهای بتنی در کارخانههای میکس کردن بتن و بسیاری از پروژه های ساختمانی نقش اساسی دارند. در اینجا میخواهیم تفاوتهای اساسی میکسر بتن دو محوره و تک محوره را بیان کنیم.
تفاوت در سیستم محرک
سیستم محرک میکسر بتن تک محوره یک ساختار انتقال زنجیرهای است، در مقابل میکسر بتن دو محوره، از تسمه نوعV و ساختار لغزش چرخدنده استفاده میکند. در مقایسه با میکسر بتن تک محوره، میکسر بتن دو محوره با صدای کمتری کار میکند، بهرهبرداری آسان و قابلیت اطمینان بالا، باعث میشود که این میکسر کاربردهای گستردهای در کارخانه های بزرگ تولید بتن داشته باشد.
تفاوت در نتیجه اختلاط
نتیجه هم زدن میکسر بتن تک محوره با انواع مختلف بتن متفاوت است. با این حال، اثرات میکس این دو، هنگام میکس کردن بتن معمولی یکسان است. اما اثر اختلاط میکسر بتن تک محوره در هنگام هم زدن محصولات بتنی با استاندارد بالا نسبتاً ضعیف است. به طور خلاصه، اثر کلی اختلاط میکسر بتن دو محوره بهتر از میکسر بتن تک محوره است چون فرسودگی و پارگی کمی دارد.
تفاوت در عملکرد خروجی
اندازه درب خروجی میکسر بتن تک محوره به اندازه میکسر بتن دو محوره انعطاف پذیر نیست و تنظیم آن در فرآیند تولید دشوار است. با اینحال، میکسر بتن دو محوره که عملکرد تخلیه نسبتاً خوبی دارد میتواند به طور موثر این مشکل را حل کند. این بهترین توضیح در مورد کاربرد گسترده میکسر بتن دو محوره در بسیاری از کارخانههای میکس بتن تجاری است.
دستگاه بتن تجاری و دستگاه بتن مهندسی
با توجه به کاربرد، دستگاههای بتن به دستگاه بتن تجاری و دستگاه بتن مهندسی تقسیمبندی میشوند. دستگاه بتن تجاری یک ایستگاه اختلاط بتن است که براساس اهداف تجاری ساخته شده است. این دستگاه باید با رعایت موازین حفاظت از محیط زیست،کارآمد و اقتصادی باشد. دستگاه بتن مهندسی اغلب برای استفاده فردی است. خریدار باید توجه داشته باشد که بتن خریداری شده مطابق با معیارهای مهندسی باشد.
بچینگ پلانت سیار
دستگاه تولید بتن سیار، تجهیزات مخلوط کردن بتن برای پروژههایی که نیاز به انتقال مکرر دارند، دارای مدت زمان ساخت کوتاه و خط ساختوساز طولانی هستند، مناسب است.
در یک زمان، سیستم های زیر روی یک تریلی جمع میشوند، از جمله سیستم ذخیره مواد، سیستم توزین، سیستم حملونقل، همزن، سیستم تخلیه و سیستم کنترل خودکار. علاوه بر این، دستگاه تولید بتن سیار نه تنها عملکرد دستگاه تولید بتن (بچینگ) را دارد بلکه مزایای بیشتری از جمله استفاده راحت، مونتاژ انعطافپذیر و جداسازی آسان قطعات از آن، را دارد.
بچینگ پلانت ثابت
نصب دستگاه تولید بتن ثابت، آسان است. در پروژههای با دورههای طولانی ساختوساز و تقاضای زیاد برای بتن، استفاده میشود. علاوه بر این در ساختوساز مجتمعهای ساختمانی هم کاربرد دارد.
میکس مواد در دستگاه تولید بتن ثابت در مقایسه با دستگاه تولید بتن سیار،به طور یکنواخت است؛ و این باعث راندمان تولید بالاتری میشود. دستگاه تولید بتن ثابت مخلوط خوبی را متناسب با نوع بتن تولید میکند. علاوه بر این، همچنین میتواند به عنوان دستگاه تولید بتن تجاری برای تولید بتن تجاری مورد استفاده قرار بگیرد.
دستگاه میکس بتن برای برجسازی
دستگاه میکس بتن برجی نوع جدیدی از دستگاه تولید بتن است. در مقایسه با دستگاه تولید بتن مرسوم، سیستم اندازهگیری مصالح مورد استفاده در آن چهار رابط میانی را برای تغییر به تخلیه عمودی کاهش میدهد، در عین حال، این روش باعث صرفهجویی در زمان اندازه گیری میشود و بازده تولید را بهبود میبخشد. در مقایسه با دستگاه ثابت تولید بتن با همان مدل، راندمان تولید دستگاه میکس بتن برج یک سوم بیشتر از آن است.
بچینگ پلانت کانتینری
دستگاه تولید بتن کانتینری نوعی از تجهیزات اختلاط بتن است. این سیستم میکس شامل سیستم کنترل، سیستم ذخیره مواد، سیستم توزین و سیستم انتقال میباشد.
در مقایسه با دستگاه تولید بتن مرسوم، دستگاه تولید بتن کانتینری نیازی به تنظیم پایهها و بستهای نصب ندارد. علاوه براین، دستگاه تولید بتن کانتینری دارای عملکرد عالی محیطی، حملونقل مناسب و نصب ساده است. تاور کرین کیان سالهاست در عرصه موضوعات بچینگ پلانت فعالیت دارد و مجری قابل اعتماد و با تجربه ای در راه اندازی سایت بتنی شما دارد.
