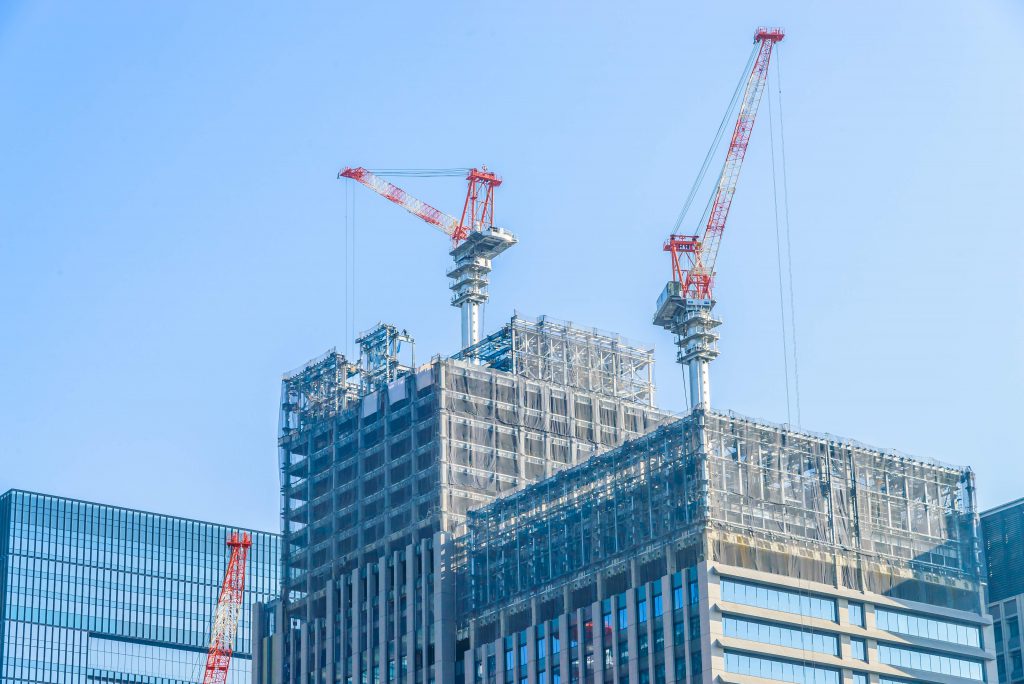

در این مقاله قصد داریم تا در مورد قطعات تاور کرین صحبت کنیم. ابتدا به تعریف و توضیحی در مورد این دستگاه می پردازیم.
تاورکرین دستگاهی است که برای بارگیری و تخلیه لوازم و قطعات مختلف طراحی شده است. بار مورد نظر به وسیله قلاب بلند شده و با کمک کابلی معلق می ماند. این قطعه معمولا روی یک برج عمودی نصب می شود. چرثقیل برج معمولاً داخل سازه، جایی که فضای ساختمان محدود است نگه داشته می شود. یکی از انواع مدرن جرثقیل نوع آسانسوری ان است که با پیشرفت ساخت سازه به ارتفاعات بالاتر می رود و عملیات جابجایی را انجام میدهد.
مشخصات تاور کرین:
- تاورکرین دارای پایه ای در قسمت زیرین است که به آن برج می گوییم.
- بلندکردن و گذاشتن بار با فرکانسی عالی انجام می شود.
- انتقال بار بین مکانهای مختلف انجام می شود.
- بیشترین استفاده از تاورکرین در ساختمان سازی است.
- تاورکرین ها به راحتی امکان دستیابی با ارتفاعات را دارند.

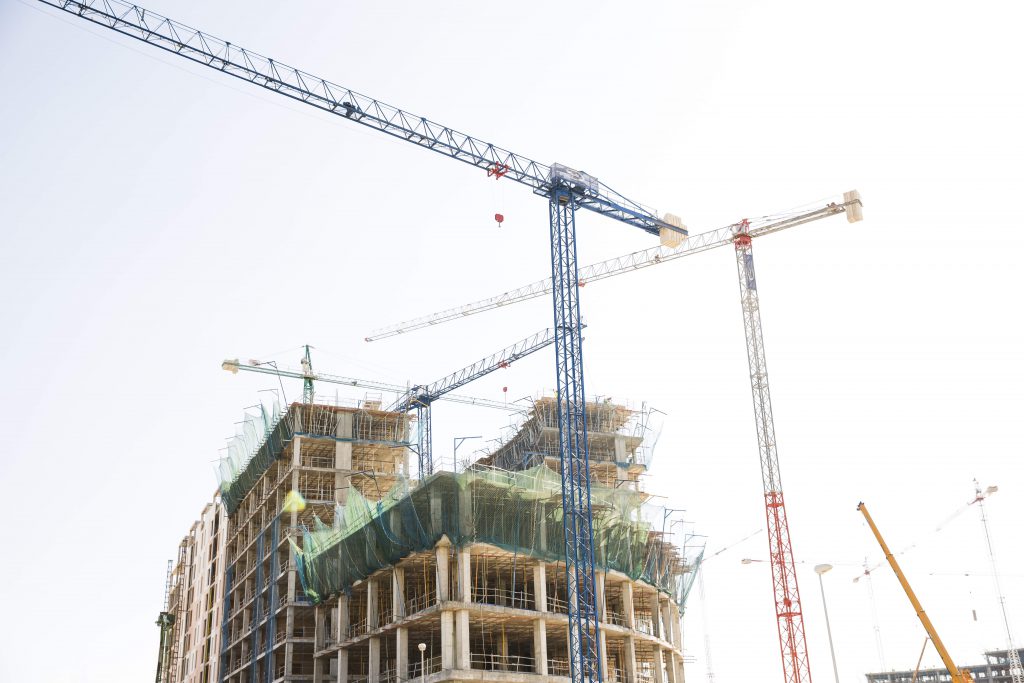

قطعات تاور کرین
در این بخش به طور خلاصه قطعات تاور کرین شرح داده می شود. البته در تاورکرین های مختلف با توجه به نوع کاربری آنها قطعات مختلفی به کار می رود. مثلا با توجه به اینکه تاورکرین خود رونده یا ریلی یا با استراکچر ثابت باشد قطعات پایه آن با هم متفاوت می باشد. اما در حالت کلی تاورکرین های مختلف دارای قطعات مشترکی زیادی با هم می باشند.
قطعات پایه (دکل) mast :
این سازه از شبکه ای فلزی تشکیل شده است . معمولا با توجه به اینکه پایه های تاور کرین از چه نوعی باشد این قطعات متفاوت می باشد. در حالت فیکس این قطعات شامل پایه هایی می باشد که در بتن جایگذاری می شوند. شکل و ابعاد آن باتوجه به ویژگی های بار و کاربرد تاورکرین متفاوت است. برخی از این پایه های می تواند به صورت یک چهار وجهی باشد که بلوکهای بتنی بر روی آن قرار داده می شود. مزیت این نوع تاورها جابه جایی راحت تاور می باشد.
در انواع دیگر ممکن است پایه ها دارای چرخ هایی باشند که بر روی ریل حرکت میکند. یا ممکن است اصلا تاور خودرو باشد و بر روی یک سیستم حرکت چرخ زنجیری مانند بلدوزر حرکت کند.
جیب JIB:
این بخش فلزی معمولا مثلثی شکل بوده و ظیفه آن تهیه شعاع و یا دامنه مورد نیاز تاورکرین است. مانند دکل یک ساختار مدولار برای سهولت در حمل و نقل دارد. برای جابجایی پرسنل متخصص در حین مونتاز، بازنگری و کار تعمیر و نگهداری جرثقیل کابل ایمنی و جود دارد که می توان کمربند ایمنی را به آن وصل کرد.
کانتر جیب یا کن فلش :
این بخش درست در مقابل جیب قرار می گیرد و کار اصلی آن حفظ تعادل تاور می باشد. این بخش از یک طرف آزاد و از طرف دیگر به گردان متصل است و توسط کابل یا میله های فلز که به تاج وصل می شوند نگه داشته می شود. با توجه به کوتاه و سبک بودن طول این قسمت از دستگاه جهت تعادل طرفین تاور (یعنی کانتر جیب و جیب) از وزنه های بتی استفاده می کنند بسته به نوع تاور معمولا سیستم قلاب در این قسمت قرار می گیرد. معمولا جهت عملیات مونتاژ و سرویس نگهداری در این بخش راهرو و نرده نیز نصب می شود.
سکشن های ارتفاعی :
این قطعات جهت ارتفاع دادن تاور استفاده می شوند و ممکن است دو قطعه اولی به خاطر ارتباط با پایه با سایر قطعات تفاوت داشته باشد.
قطعه ارتفاع دهنده یا کاج :
از این قطعه جهت ارتفاع دادن تاور استفاده می شود. این قطعه با واسطه قرار گرفتن بین قطعات ارتفاعی جای یک قطعه ارتفاعی دیگر را باز می کند و در این حالت می توان قطعه ارتفاعی جدید اضافه کرد. این قطعه طبیعتا از قطعات ارتفاعی بزرگتر تشکیل شده است. معمولا جهت ارتفاع دادن تاور نیاز است که متصدی این کار تسلط کافی بر موقعیت خود داشته باشد اطراف این قطعه نرده و راهرو نصب می گردد.
گردان :
این قسمت واسط بین کله قندی ، جیب ، کانتر جیب و قطعات ارتفاعی می باشد. و از طرف دیگر امکان گردش تاور را توسط یک یا دو الکتروموتور فراهم می آورد.
تاج تاور یا کله قندی:
از این قسمت جهت نگه داشتن جیب و کانتر جیب استفاده می شود همچنین از این قسمت سیم بکسل سیستم قلاب نیز عبود داده می شود. این قسمت که شکلی مخروطی دارد توسط چند سیم بکسل یا میله آهنی جیب و کانتر جیب تاور را نگه می دارد. این قطعه در بالای سیستم گردان نصب می گردد.
کانتر جیب یا کن فلش و یا کانتر ویت COUNTERWEIGHT:
سازه بتونی پیش ساخته که وظیفه تثبیت و بی تحرکی تاورکرین را برعهده دارد. این بخش درست در مقابل جیب قرار می گیرد و کار اصلی آن حفظ تعادل تاور می باشد. با توجه به کوتاه و سبک بودن طول این قسمت از دستگاه جهت تعادل طرفین تاور (یعنی کانتر جیب و جیب) از وزنه های بتی استفاده می کنند بسته به نوع تاورکرین معمولا سیستم قلاب نیز در این قسمت قرار می گیرد. معمولا جهت عملیات مونتاژ و سرویس نگهداری در این بخش راهرو و نرده نیز نصب می شود.
کابین اپراتور:
این قسمت معمولا کنار گردان نصب می شود و برای تسلط اپراتور همراه گردش دستگاه می چرخد. در این بخش اجزای کنترلی مانند دستگیره های کار و تابلو برق کنترل قرار داده میشود.
ترولی یا کالسکه حرکت :
این بخش شامل واگنی است که از طریق خطوط طولی حرکت می کند، این استراکچر فلزی به همراه چند رولیک می باشد که جهت حرکت ریلی قلاب روی جیب استفاده می شود. این مجموع توسط یک الکتروگیربکس به همراه سیم بکسل و درام بر روی جیب حرکت افقی دارد. این قسمت دارای چند پولی جهت نصب سیم بکسل قلاب نیز می باشد. در واقع این بخش وظیفه حفظ تعادل هنگام بلند کردن بار را بر عهده دارد.
سیستم حرکت ترولی :
این قسمت جهت حرکت ترولی روی جیب استفاده می شود. این سیستم معمولا شامل یک الکتروگیربکس ، درام سیم بکسل ، سیم بکسل ، سنسور ترولی می باشد. سنسور ترولی مقدار حرکت ترولی را اندازه گرفته و در نمایشگر جلوی کاربر نمایش می دهد.
سیستم قلاب یا هوک :
این قسمت از تاور دارای چند پولی و یک قلاب می باشد که جهت بلند کردن بار از آن استفاده می شود. بسته به نوع مکانیزیم سیستم ممکن است به صورت دو وایر یا چهار وایر باشد. سرویس این قسمت باید بطور منظم و دوره ای انجام شود تا صدمات وارد احتمالی نظیر خردشدن سیم وقطعات داخلی بررسی شود.
سیستم هویست یا الکترو موتور قلاب:
این قسمت شامل یک الکتروگیربکس می باشد که به درام سیم بکسل قلاب وصل شده است و معمولای یک تابلوی برق نیز بالای آن قرار دارد. از این سیستم جهت بالا و پایین بردن قلاب استفاده می شود و محل نصب آن روی کانتر جیب می باشد. بسته به نوع سیستم این بخش جهت کنترل حرکت رو به پایین قلاب یا از ترمز مکانیکی استفاده می شود یا از تبدیل الکتروموترو به ژنراتور استفاده می شود که در این حالت معمولا قسمتی به نام ریزستور نیز نصب می شود که جهت مستهلک کردن انرژی تولید شده توسط این سیستم استفاده می شود .
تابلوی کنترل :
این قسمت معمولا در کابین اپراتور قرار دارد و کلیه اجزای برقی کنترل تاور در آن قرار دارد.
سنسورها :
معمولا جهت بالا بردن امنیت کار با تاور کرین ها ها سنسورهای متعددی استفاده می شود که مهمترین آنها به شرح زیر است:
سنسور ترولی : این سنسور حرکت افقی ترولی را کنترل و اندازه میگرد.
سنسور گردان: میزان گردش تاور را اندازه گیری توسط این سنسور انجام می شود.
سنسور قلاب: با استفاده از این سنسور ارتفاع قلاب اندازه گیری می شود.
سنسور گشتاور : محل نصب این سنسور معمولا بر روی تاج تاور می باشد و میزان خمش تاج را اندازه گیری میکند.
سنسور تناژ : این سنسور جهت اندازه گیری وزن بار به کار می ورد.
سنسور باد سنج : سرعت وزش باد توسط این سنسور اندازه گیری می شود.
کل سنسور های بالا اطلاعات خود را به پی ال سی تابلو برق اصلی میفرستند و پی ال سی بعد از پردازش آنها اگر وضعیت هر یک از پارمترها خارج از حد مجاز باشد به اپراتور اطلاع می دهد و یا سیستم را قطع می کند.
تامین قطعات تاور کرین
از جمله مهم ترین خدمات این شرکت تامین قطعات انواع تاورکرین است. تمامی خدمات ارائه شده توسط ما شامل فروش و اجاره قطعات تاورکرین با هزینه مناسب و در اسرع وقت انجام می پذیرد. قطعات ارائه شده توسط این شرکت با بهترین کیفیت و گارانتی های مربوطه ارائه می گردد.
قیمت قطعات تاور کرین
یکی از مهم ترین مسائلی که استفاده کنندگان از تاور کرین با آن سر و کار دارند ، تامین قطعات جانبی تاور کرین می باشد. فروش و تامین قطعات تاور کرین از جمله خدمات این شرکت می باشد، ما تامین قطعات تاور کرین را برای شما انجام می دهیم. جهت استعلام قیمت با ما تماس بگیرید.
